您好,欢迎访问深圳万佳原精化科技股份有限公司
涂料药水表面处理材料专家 2008年奥运会火炬、苹果5logo的油墨提供商,中国功能油墨开拓者
全国咨询热线:15915487880
当前位置: 首页 > 新闻中心 > 行业资讯

铝合金导电氧化工艺 抗膜裂氧化添加剂

作者:admin 时间:2024-05-22 15:43:14 点击:

科技的快速发展使集成电路广泛用于各个领域中,集成电路与晶体管相比虽然有体积小、效率高等优点,但却存在抗干扰性差的致命缺点,这种缺点使得产品的稳定性和可靠性严重下降。因此在电子产品设计中,往往要求盛装集成电路的外壳机箱整体有良好的导电性。铝及铝合金经导电氧化工艺后所获的氧化膜具有导电性能,这是其特有的性能,而且膜层的防护与装饰性能良好。常规的铝阳极氧化膜虽然耐蚀性良好,但是不导电,无法满足产品的电磁屏蔽性能要求

有些化学氧化膜能够导电,但通常呈彩虹色,影响产品美观。

将铝件放在含有铬酐、磷酸的酸性溶液中化学处理,获得一层导电性良好又有一定防护性能的透明保护膜。铝成膜反应式为:

Al + CrO3 + 2H3PO4 AlPO4 + CrPO4 +3H2O

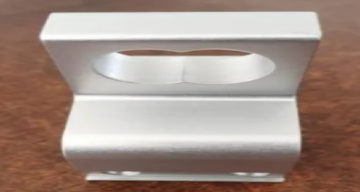

铝合金导电氧化工艺 抗膜裂氧化添加剂(图1)

其工艺流程如下:

铝合金零件→除油→水洗→碱液腐蚀→精蚀→水洗→硝酸(11) 酸洗→水洗→化学导电氧化→水洗→封闭→水洗→纯净水洗→干燥。

经前处理后要立即转入氧化工序,以防因工件在大气中搁置过久而又生成自然氧化膜而影响氧化层的质量。再度浸泡在清水中虽优于曝露在大气中,但也不宜浸泡过久。氧化过程中溶液的温度是至关重要的工艺条件,溶液温度过高,成膜速度加快,氧化膜容易出现粉化; 溶液温度过低,成膜速度缓慢,所生成的膜色调偏淡,附着力差。在同一型号铅材为求得表面基本一致的色彩,应在同一溶液温度下处理同样时间。在一定的范围内温度与时间成反比,即溶液温度越高,所需时间越短,反之所需时间越长。铝材纯度越高所需的氧化处理时间越长。氧化处理时间不足,生成的氧化膜过于浅淡;铝材纯度低,氧化时间缩短,否则氧化膜显陈旧,甚至影响膜层的导电性能。为了获得均匀的氧化膜色彩,小件氧化时可在溶液中多晃动,大件可采取搅拌溶液或静处理(不搅拌溶液、不晃动工件) ,以防工件的边缘部位与溶液的交换机会比工件的中心部位增多而产生不均匀的氧化膜色彩。

后处理

1)循环水冲洗

对于有盲孔、狭缝的工件要加强对这些部位的冲洗,并甩净里面的残留溶液,以防氧化溶液流出来氧化面受破坏。

2)热水冲洗

热水洗目的是老化膜层。但水温和时间要严格控制,水温过高膜层减薄,颜色变淡。处理时间过长也会出现上述类似问题,适宜的温度和时间是:温度4050 ℃时间0151 min

3)干燥

干燥方法以自然晾干为好,经热水冲洗过的工件斜挂于架子上,让工作表面的游离水以垂直方向向下流。流至下端角边的水珠用毛巾吸去,按此法晾干的膜层色彩不受干扰,显得自然。

4)老化

老化方法可根据气候条件来决定,有日光的夏季可在日光下曝晒,阴雨天或是冬季可用烘箱烘烤,工艺条件是:温度4050 ℃时间1015 min

5)自检

工件经循环水冲洗后宜即自检质量,如发现有缺陷的可在碱液中退除,出光后重新氧化。不合格导电氧化膜件宜在干燥、老化工序之前先挑出来。若干燥、老化后膜层较难退除并会影响工件表面的粗糙度,经多种方法试验,发现采用下列方法效果很好,方法简单。又不影响工件表面质量, 具体过程如下:首先将不合格的工件夹在铝阳极氧化用的夹具上,然后按铝在硫酸溶液中的阳极氧化方法进行阳极处理23 min ,待膜层松软、脱落,再经碱液稍加清洗及硝酸出光后即可重新进行导电阳极化。。对于膜层形成时间超过3 h 或经烘干过的膜层,可先在碱性化学除油槽中浸泡,再于11 硝酸中退除。



深圳万佳原精化科技股份有限公司致力于阳极氧化助剂和功能性油墨、脱漆剂等产品开发,产品已成功应用于华为、苹果、三星等国内外品牌的高端产品制造工艺中,与比亚迪、长盈、立讯等大中型企业保持良好合作关系。

公司自研的抗膜裂氧化添加剂、抗膜裂封孔剂、耐碱封孔剂、PVD退镀剂、抗喷砂/氧化遮蔽油墨等已成功申请专利并在市场上广泛应用。
