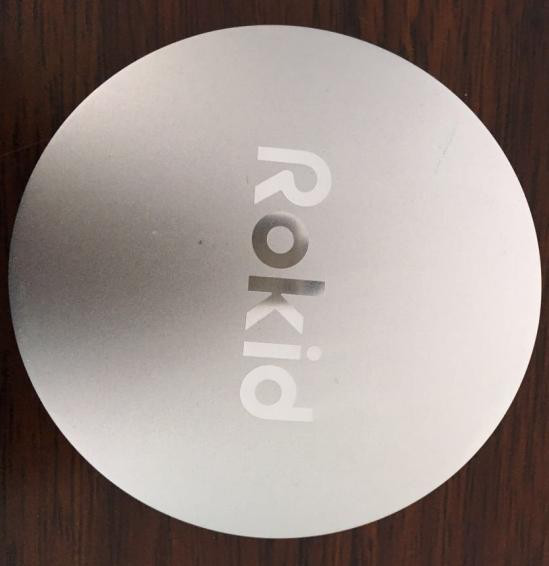

适用范围：本品适用于铝材的喷砂、拉丝、阳极氧化制程遮蔽保护，如手机外壳、笔记本电脑外壳、数码相机、铭牌、标牌等产品表面的喷砂、阳极工艺保护。
产品简介：

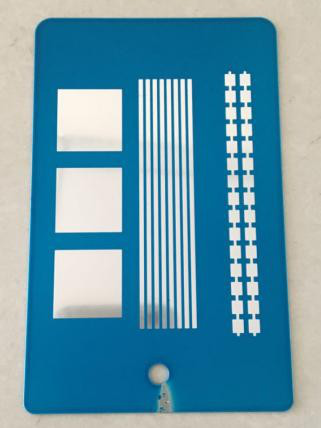

本品为单组份溶剂型感光显影油墨，能完美呈现精细图文，具有优异的附着力、硬度、抗冲击性、耐强酸、耐强碱性，阳极氧化完成后清除油墨层简单、快速、完全，对金属表面无任何损伤，用于铝材的喷砂、阳极氧化遮蔽保护，效果出色。技术参数：
| 检测项目 | 指标 |
| 外观 | 蓝色粘稠液体 |
| 粘度 | 120-150dps |
| 细度 | 5-8μm |
| 附着力 | 5B |
| 铅笔硬度 | 3H |
| 抗喷砂压力 | ≥0.25MP |
| 耐阳极氧化 | ≥60min |
使用方法：
1.前处理：基材表面清洁；
2.开油：使用前搅拌均匀,与专用稀释剂重量比约为 1：0.6-0.8(粘度 12-18 秒)，禁止使用其它稀释剂。
3.喷涂：空气喷涂，压力 0.2-0.4MP，喷枪口径 1.0-2.0mm，干膜厚度 45-60um。
4.固化条件：a.预烤：90-100℃烘烤 30 分钟
b. 曝光：曝光能量 300-500 mj/cm2
c. 显影：显影液喷淋 60 秒d.清洗：用清水清洗
e.后烤：90-120℃烘烤 30 分钟(拉丝工艺150度）
f.后 UV 固化：固化能量 1800-2200mj/c（
5.基材加工：喷砂及拉丝、阳极
6.退膜：置于专用脱漆水中，常温 8-10 分钟内脱掉。
注意事项:
1、 贮存期限：在25℃以下通风干燥的暗室，密封油墨可保存半年，不允许在白光或日光下长时间操作或贮存。
2、此产品可原油使用，如需要调整粘度时，请使用此产品专用稀释剂，使用前需搅拌3-5分钟，静止10分钟左右。
产品储存：25℃避光保存，未开封情况下储存期为6个月。
